產品用途
————————————————————
WAW-600B型微機控制電液伺服液壓萬能試驗機是一種通用性較強的產品，可以滿足國家關于金屬拉伸試驗規定中的各項標準試驗，也可以按照其它標準實現對不同材料或產品的拉伸、壓縮、彎曲、剪切等類型的試驗，可以求取所測材料的抗拉強度、屈服強度、規定非比例延伸強度、彈性模量等性能指標，可實現等速率加荷、等速率變形、等速率位移、等速率應變等閉環控制，可以進行材料或產品的工藝合格性能驗證試驗。
該產品主機是雙空間結構，上橫梁與下橫梁之間為拉伸空間,下橫梁與試臺之間為壓縮空間，試驗空間通過鏈輪和絲杠旋轉帶動下橫梁上下移動來自動調整。上下橫梁設有內置式液壓控制的楔形夾緊鉗口，標準機型配有V型和平面型夾塊用于夾緊圓柱試樣和平板試樣做拉伸試驗；標準機型的下橫梁底端配有上壓板，試臺上設有帶球面副的下壓板，可直接做壓縮試驗。
該試驗機主機的設計考慮了擴展裝配其它夾具以完成更多試驗的可能。如：配裝螺栓夾具可做螺栓的拉伸和保載，配裝彎曲夾具可做圓棒或板材的彎曲試驗，配裝剪切夾具可做圓棒剪切強度試驗，在壓縮空間中加配抗折、剪切、劈裂、彈性模量儀等可做混凝土及水泥樣塊的相應試驗，此外，配上鋼球、錨鏈、扣件等夾具即可完成該產品的各項試驗。
產品特點
————————————————————
600kN（60噸）微機電液伺服液壓試驗機-WAW-600B,采用了液壓動力源驅動，電液伺服控制技術，計算機數據采集處理，可實現閉環控制及自動檢測的高精度材料試驗設備，其由試驗主機、油源（液壓動力源）、測控系統、試驗器具四部分組成，最大試驗力600kN，試驗機準確度等級為1級，根據用戶需要，也可擴大至0.5級。
WAW-600B型微機控制電液伺服萬能試驗機主機是六立柱框架結構，主油缸下置，主體結構由底座、油缸、試臺、下橫梁、上橫梁、絲杠、光杠等零部件組成。底座上安裝有絲杠驅動和傳動機構，通過絲杠轉動帶動下橫梁上下移動來調整試驗空間。主油缸活塞的端部裝有負荷傳感器，油缸上升通過高精度的負荷傳感器、試臺、立柱、和上橫梁向上運動來完成拉伸，同樣的動作在試臺與下橫梁之間可以完成壓縮試驗。
機器設計在美觀、便捷、安全方面有充分考慮，例如：點動手動操作盒上的下橫梁升、降按鈕，控制靈活，試驗空間調整方便，快捷；全開式楔形鉗口，夾持試樣力隨拉伸力同步增加，夾持可靠，清掃鉗口方便；光杠表面鍍鉻拋光，美觀、防銹；上、下橫梁的鉗口處設置內置式小油缸，比外置式夾緊油缸安全、可靠、壽命長、不滲油、外形美觀、操作方便。

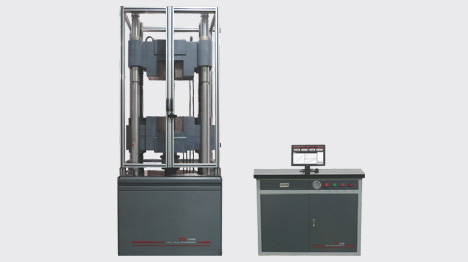

產品圖片
————————————————————
主要參數
————————————————————
| 規格型號 | WAW-600B |
| 精度等級 | 1級（可擴展至0.5級） |
| 試驗機測量范圍 | 2%~100%FS（滿量程） |
| 立柱數 | 6柱 |
| 試驗空間 | 拉伸空間820mm，壓縮空間720mm |
| 夾持范圍 | 圓試樣夾持范圍Φ10-Φ40mm，板試樣夾持范圍 2-30mm |
| 外形尺寸 | 898×764×2400mm |
| 電源 | 三相五線制 |
| 功率 | 2.5kW |
| 主機重量 | 2500kg |
